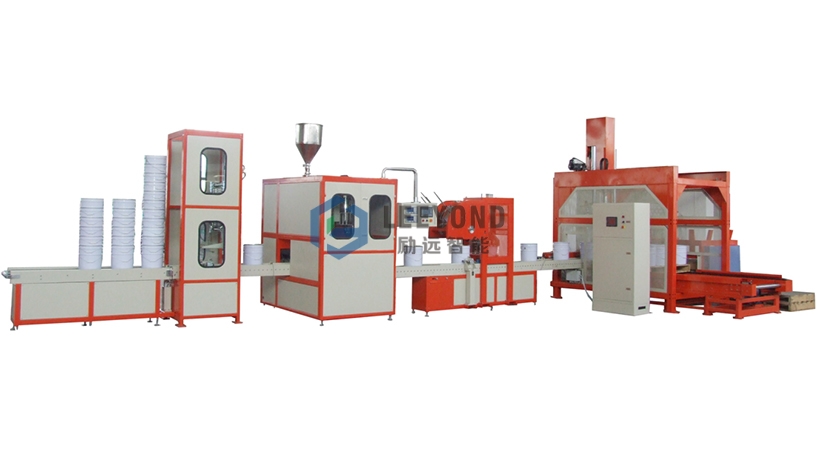

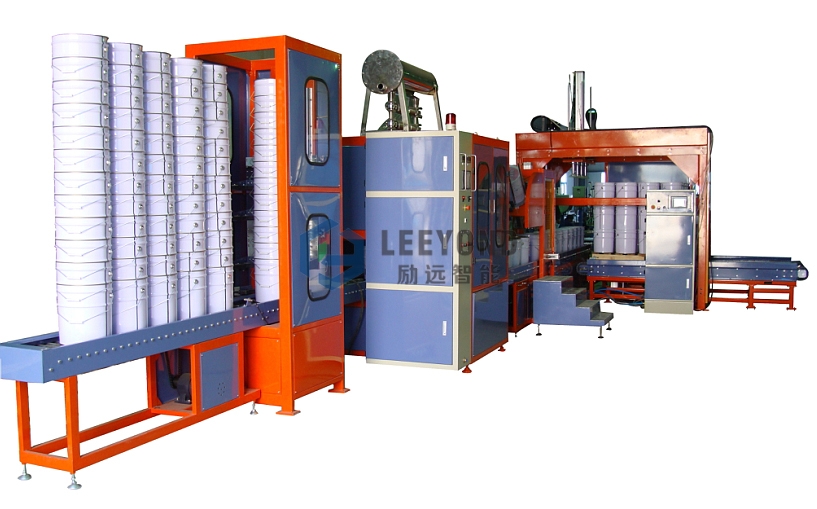

LY-50 全自動液體灌裝線
發布日期:2018-07-28 13:48:22 訪問次數:1572
技術參數
序號 |
名稱 |
型號
技術參數 |
DCS-050 |
1 |
全自動液體
灌裝線 |
灌裝范圍 |
18L 20L 22L/桶 |
灌裝速度 |
500-700桶/小時 |
||
準確度等級 |
0.25 |
||
準確度 |
±0.2% |
||
電源電壓 |
AC380V |
||
氣源 |
流量 0.3m3/min
壓力 0.4~0.6MPa |
||
環境溫度 |
0℃~40℃ |
||
灌裝線功率 |
35KW |
||
碼垛線功率 |
20KW |
||
液體溫度 |
≤40℃ |
||
2 |
外形尺寸 |
長×寬×高 |
19500×4500×2500mm |
3 |
設備重量 |
|
5000kg |
4 |
封口壓蓋直徑 |
|
直徑≤300mm高度可調 |
適用范圍:本機適用于灌裝各類液體。
功能:全自動液體灌裝線是全密閉機電一體化產品,機械設備在電氣控制下完成自動上桶、定量灌裝、封蓋、檢測、供棧板、預碼垛、碼垛推桶、自動輸出等作業。
設備組成:
1. 成套設備由上桶系統、灌裝系統、稱重系統、封蓋系統、棧板供給系統、碼垛系統、電器控制、氣動控制、真空系統、機架等組成的機電一體化產品。
2.采用德國OB公司技術,計量精度高,不受物料的影響
3. 稱重數值在線顯示
4. 凈重/毛重二種灌裝方式
5. 快速/慢速二種灌裝速度,快給料保證產量,慢給料保證精度;
6. 在灌裝量調節范圍之內,可任意設定灌裝重量及其它重量參數
7. 灌裝機進料口為DN80或DN50
物料緩沖料斗容積300L,采用SUS304或316L不銹鋼制造。
8. 灌裝頭、管道采用快裝結構,清洗方便。
9. 輸送輥道平面距離地面可選:500mm 750mm
10. 采用全自動理桶、取桶設備,加速了輸送速度。
全自動上桶系統:全自動灌裝機從桶的取用環節就采用全自動生產,只需要將相同規格和型號的桶整齊擺放在指定位置,機械手會每次準確取出一個包裝桶,通過動力軌道將包裝桶準確輸送到灌裝機下面。
10.1理桶速度:500-700桶/小時
10.2外形尺寸:6000×1900×1800mm
10.3重量:350kg
11. 采用稱重式灌裝系統、稱重數值即時顯示。
全自動灌裝系統:全自動灌裝裝置設有自動計量器,會按照預先設定的標準通過灌裝嘴所設定數量直接將物料灌裝到傳送過來的包裝桶里。整個過程準確快捷,不會造成材料的浪費,更不會造成環境污染。裝好物料的包裝桶將經過動力軌道傳輸?shù)较乱粋€環節。
11.1灌裝速度:500-700桶/小時
11.2外形尺寸:1500×1800×2600mm
11.3重量:850kg
12. 自動供蓋、掛蓋、逐個封口。
全自動上蓋壓蓋系統:全自動灌裝機灌好標準量物料的桶,被準確送到自動理蓋機下,理蓋機通過機械手,每次吸取好一個桶蓋,準確放置到灌裝好的桶上面,自動封口機會立即配合動作將桶蓋準確擠壓,對灌裝機灌好的物料進行密閉封口。此時,一桶物料灌裝就基本完成。
12.1封蓋速度:500-700桶/小時
12.2外形尺寸:3500×700×1860mm
12.3重量:580kg
13. 自動堆垛,置入托盤。
全自動碼垛系統:全自動灌裝機灌裝好物料的包裝桶經過密封包裝,傳遞到自動堆垛機下。自動堆垛機通過機械手,將裝滿物料的包裝桶準確吸取并放置到設定的托盤內。當托盤內桶的個數達到指定數目,機械手會自動將放置完桶的托盤運輸?shù)街付ㄎ恢?。此項技術不僅能讓灌裝節省了人工成本80%以上,減少了人為浪費和環境污染,同時增加了生產速度,整個灌裝的過程變得更加輕松、準確。
13.1碼垛速度:500-700桶/小時
13.2外形尺寸:7000×4000×2200mm
13.3重量:1200kg
14.4托盤尺寸1200×1200×150(可以訂制)
15.所有與物料接觸部分材質均采用SUS304或316L不銹鋼制造,其余部分為碳鋼噴塑,具有抗腐蝕性能。
